Контроллер насоса для полива по датчику влажности почвы орошением капел. лентой

Применяется с системами капельного полива в теплицах, c подачей воды в систему полива насосом.
Комплект поставки:
1. Блок питания от сети 220в>+12в или питание от батарей.
2. Блок подключения и реле (включения насоса).
3. Измерительные щупы с кабелем
4. Блок контроллера.
5. Индикатор работы контроллера.
6. Гнездо подключения блока питания.
7. Разъём блока питания.
8. Кабель управления реле.
9. Паспорт на изделие и гарантийный талон.
Технические характеристики:
Блок питания АС-DC 220-12в-1а. Батареи работают 1год.
Реле с коммутацией напряжения -220 вольт, мощности -1 квт.
Габаритные размеры блока контроллера 112х58х22 мм.
Длинна кабеля со щупами – 2 м.
Длинна с кабеля управления реле –2 м.
Вес комплекта 0.4кг.
1. ПРИНЦИП ДЕЙСТВИЯ.

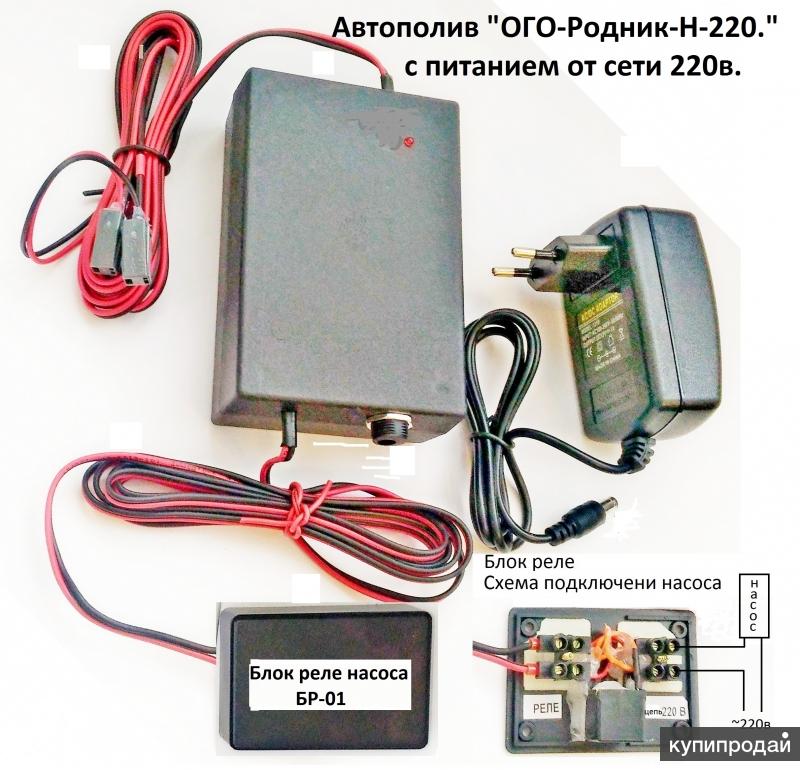

Автополив «ОГО-Родник-Н-220» состоит; из блока контроллера с измерительными щупами, блока подключения и реле, блока питания. В блоке контроллера находятся - плата управления, светодиодный индикатор, (информирующий о работе устройства и о наличии влаги в почве), разъёма подключения блока питания. Измеряя влажность почвы щупами, контроллер выдает команду реле включить или выключить насос для полива.
При включении питания первые 60 секунд тестовые. В тестовом режиме производится настройка системы автополива. Для нормальных почв типовое расстояние межу щупами 30см. В тестовом режиме индикатор горит - почва сухая, индикатор не горит - почва влажная. В рабочем режиме индикатор срабатывает 1 раз в 30 секунд; мигнёт 1 раз - почва влажная, полива нет, мигнёт 2 раза - почва сухая, включен полив.

2. РЕКОМЕНДАЦИИ ПО МОНТАЖУ.

Перед монтажом проведите проверку устройства. Подключите блок питания к сети 220в. Подключите разъём питания к устройству «ОГО-Родник-Н-220». Щупы разнесите, создавая имитацию, почва сухая. Индикатор замигает и загорит постоянно, реле включится, щелчок. Соедините щупы вместе металлическими частями, создавая имитацию влажной почвы. Индикатор потухнет, реле выключится, щелчок. Устройство исправно. Выключите питание и установите автополив в систему полива.

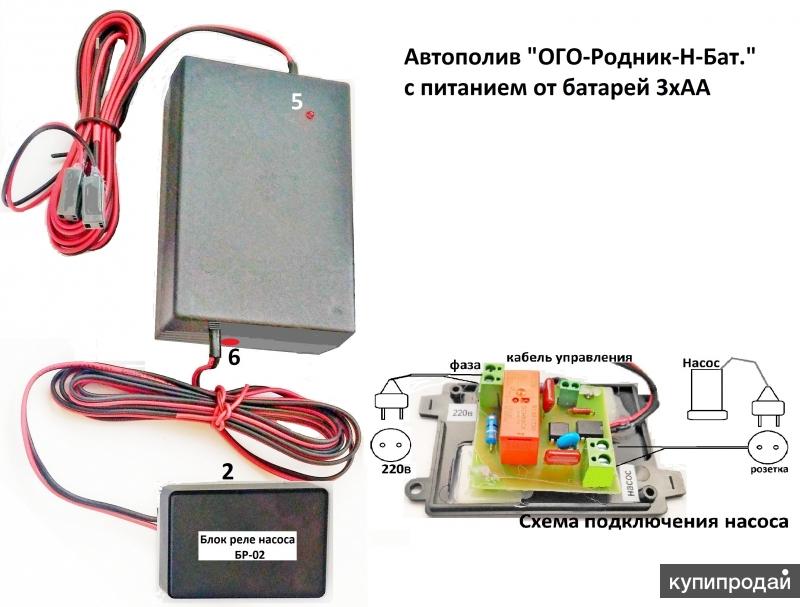

Блок подключения и реле лучше устанавливать непосредственно у насоса но обязательно защищённом от влаги месте. Кабель «8» можно удлинять. Контакты реле размыкают цепь насоса На рисунке показана схема подключения. Блок можно крепить на скотч или саморезы. На блок не должна попадать влага.

Щупы из металла, (рис.1 «3») воткните в землю на глубину 4-6cм. По метке на щупе. Предварительно слегка уплотнив грунт, для плотного прилегания к щупу. Расстояние между щупами 30-35см. Каждый щуп расположить от индивидуальной капельницы на расстоянии 15см. При поливе капельной лентой, щупы расположить вдоль капельной ленты на расстоянии 10-15см от ленты.
Щупы надо устанавливать в типичное место поливаемого участка, так как это место будет эталонным для измерения влаги в почве.
