Лестничные марши типа ЛГВ по серии 1.450.3-7.94

Производственная компания «ГРАН-Строй» осуществляет изготовление на заказ типовых стандартных стальных сварных лестничных маршей типа ЛГВ пожарных и технологических металлических лестниц по чертежам типовой серии 1.450.3-7.94 (выпуск 2 «Конструкции из горячекатанных профилей») с решетчатыми ступенями из листовой просечно-вытяжной стали.

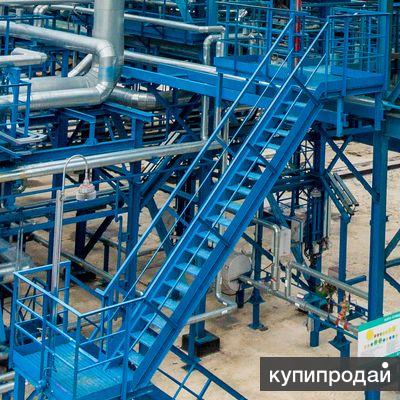

Лестничный марш обеспечивает подъем по лестнице на высоту от 0,6 до 4,2 м, при этом опирание лестничных маршей возможно как на металлические, так и на железобетонные площадки и перекрытия. Это позволяет монтировать эвакуационные, пожарные и технологические маршевые лестницы высотой до 22,2 м с опиранием на несущие конструкции зданий и сооружений

Металлические лестничные марши типа ЛГВ состоят из двух косоуров с опорными планками и ребрами для крепления стоек лестничного ограждения типа ОЛГ, между которыми через 200 или 300 мм по вертикали расположены решетчатые ступени, и опорного уголка. Косоуры — из горячекатанного швеллера по ГОСТ 8240 N 16. Решетчатые ступени длиной 600 (ширина лестничного марша B = 728 мм) или 800 мм (B = 928 мм) и глубиной 200 мм (лестничные марши ЛГВ с углом наклона 45°) или 170 мм (лестничные марши ЛГВ с углом подъема 60°) из просечно-вытяжного листа ПВЛ-406 по ТУ 36.26.11-5-89.

Стальные лестничные марши ЛГВ, изготовленные по чертежам типовой серии 1.450.3-7.94.2, полностью соответствуют требованиям ГОСТ 23120 и ГОСТ Р 53254 к стационарным пожарным маршевым металлическим лестницам типа П2

Стальные лестничные марши для стационарных пожарных, эвакуационных и технологических лестниц с углом наклона 45°

Ширина марша B = 728 мм:
ЛГВ 45-6.7 (H = 600 мм)
ЛГВ 45-12.7 (H = 1,2 м)
ЛГВ 45-18.7 (H = 1,8 м)
ЛГВ 45-24.7 (H = 2,4 м)
ЛГВ 45-30.7 (H = 3,0 м)
ЛГВ 45-36.7 (H = 3,6 м)
ЛГВ 45-42.7 (H = 4,2 м)

Ширина марша B = 928 мм:
ЛГВ 45-6.9 (H = 600 мм)
ЛГВ 45-12.9 (H = 1,2 м)
ЛГВ 45-18.9 (H = 1,8 м)
ЛГВ 45-24.9 (H = 2,4 м)
ЛГВ 45-30.9 (H = 3,0 м)
ЛГВ 45-36.9 (H = 3,6 м)
ЛГВ 45-42.9 (H = 4,2 м)

Стальные лестничные марши для стационарных пожарных, эвакуационных и технологических лестниц с углом подъема 60°

ЛГВ 60-6.7 (высота лестницы H = 600 мм)
ЛГВ 60-12.7 (H = 1,2 м)
ЛГВ 60-18.7 (H = 1,8 м)
ЛГВ 60-24.7 (H = 2,4 м)
ЛГВ 60-30.7 (H = 3,0 м)
ЛГВ 60-36.7 (H = 3,6 м)
ЛГВ 60-42.7 (H = 4,2 м)
