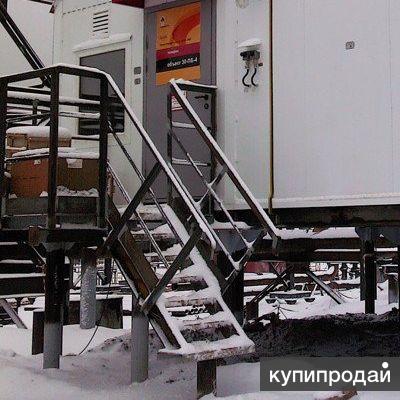

Лестницы ЛГВ 45-12.7 с решетчатыми ступенями

Пермская производственная компания «ГРАН-Строй» осуществляет изготовление на заказ типовых стандартных стальных сварных лестничных маршей типа ЛГВ 45-12.7 пожарных, эвакуационных и технологических металлических лестниц по чертежам типовой серии 1.450.3-7.94 (выпуск 2 «Конструкции из горячекатаных профилей») с решетчатыми ступенями из листовой просечно-вытяжной стали ПВЛ-406.

Лестничный марш ЛГВ 45-12.7 обеспечивает подъем на высоту H = 1200 мм при угле наклона к горизонту α = 45°.

Ширина лестничного марша (расстояние между перилами) B = 728 мм.
Длина марша L1 = 1697 мм.
Вес — 66,6 кг

Металлический лестничный марш ЛГВ 45-12.7 состоит из двух косоуров (тетив) с опорными планками и ребрами для крепления стоек лестничного ограждения типа ОЛГ, между которыми через 200 мм по вертикали расположены 5 решетчатых ступеней типа В1, и опорного уголка.

Косоуры (тетивы) — из горячекатаного швеллера по ГОСТ 8240 N 16 длиной 1711 мм.
Решетчатые ступени типа В1 длиной 600 мм и глубиной 200 мм — из просечно-вытяжного листа ПВЛ-406 по ТУ 36.26.11-5-89.

Стальные лестничные марши ЛГВ 45-12.7, изготовленные по чертежам типовой серии 1.450.3-7.94.2-КМ1, полностью соответствуют требованиям ГОСТ 23120 и ГОСТ Р 53254 к стационарным пожарным маршевым металлическим лестницам типа П2
