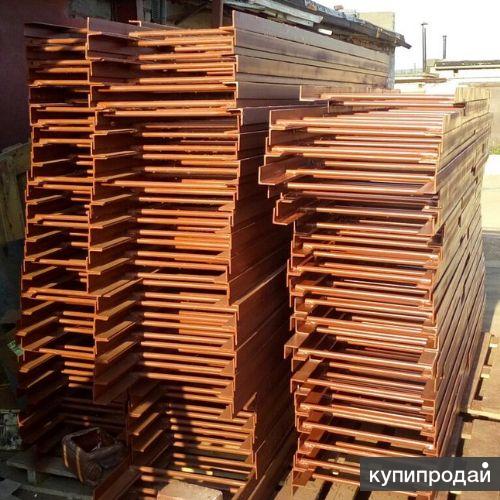

Лестницы-стремянки для колодцев

Пермская производственная компания осуществляет изготовление на заказ стандартных стальных сварных вертикальных лестниц-стремянок для водопроводных колодцев по чертежам ТПР 901-09-11.84-КЖИ.С-1 (Типовые проектные решения 901-09-11.84 «Колодцы водопроводные» альбом V «Строительные изделия»).

Ширина лестницы-стремянки — 500 мм.
Высота лестниц — от 1,2 до 4,5 м.
Вес стремянок — от 12,9 до 48,3 кг (10,74 кг/п.м)
Вертикальные стойки стремянки — из стальных горячекатаных уголков сечением 50×5 мм по ГОСТ 8509.
Ступени лестницы-стремянки — из круглого стального прутка по ГОСТ 2590 ∅ 18 мм.

Номенклатура стальных стремянок для водопроводных колодцев

шириной 500 мм:
С-1 (длина лестницы 1,2 м)
С-2 (длина лестницы 1,5 м)
С-3 (длина лестницы 1,8 м)
С-4 (длина лестницы 2,25 м)
С-5 (длина лестницы 2,4 м)
С-6 (длина лестницы 2,1 м)
С-7 (длина лестницы 2,7 м)
С-8 (длина лестницы 4,2 м)
С-9 (длина лестницы 4,5 м)

Стальные лестницы-стремянки, изготовленные по чертежам ТПР 901-09-11.84-КЖИ.С-1, применяются для спуска внутрь колодцев водопроводных сетей и водоводов с диаметром труб от 50 до 1200 мм. Стремянки устанавливаются на внутренней поверхности стен рабочей части водопроводного колодца в соответствии с требованиями п. 15.16 СП 31.13330.2012 «Водоснабжение. Наружные сети и сооружения.» (актуализированная редакция СНиП 2.04.02-84).

Крепление водопроводных стремянок осуществляется с помощью кронштейнов из стальных горячекатаных уголков сечением 50×50×5 мм по ГОСТ 8509 на расстоянии 100 мм от стены и 300 мм от дна колодца (см. лист ТПР 901-09-11.84-АС-2 альбома II «Колодцы водопроводные круглые из сборного железобетона для труб Ду = 50 - 600 мм» и лист ТПР 901-09-11.84-АС-7 альбома III «Колодцы водопроводные круглые из кирпича и из бетона для труб Ду = 50 - 600 мм»).

При изготовлении лестниц-стремянок используется горячекатаный металлопрокат из сталей марок Ст3кп, Ст3пс или Ст3сп по ГОСТ 380 (марок С235 или С245 по ГОСТ 27772).

В качестве антикоррозионной защиты наносится один, два или три слоя масляной краски по ГОСТ 8292 (железный сурик МА-15 по ГОСТ 10503).
