Скобы ходовые МН1 для круглых колодцев серии 3.900.1-14

Пермская производственная компания осуществляет поставку в любой регион России и Казахстана стандартных стальных гнутых U-образных ходовых скоб марки МН1 для круглых колодцев, изготовленных по чертежам типовой серии 3.900.1-14 «Изделия железобетонные для круглых колодцев водопровода и канализации» (выпуск 1 «Указания по применению и рабочие чертежи»).

Размеры ходовой скобы
Ширина скобы — 186 мм.
Высота скобы — 200 мм.
Вес (масса) скобы — 0,82 кг.

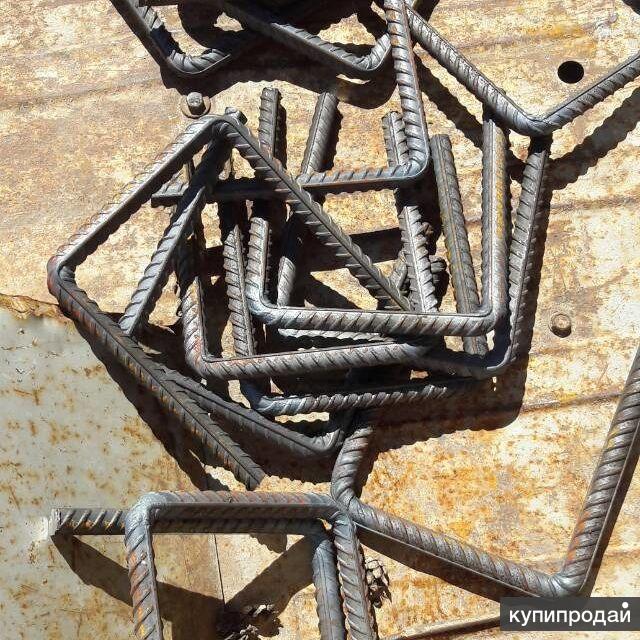

Конструкция скобы
Гнутая скоба — из арматуры периодического профиля диаметром 16 мм класса A-III (А400) по ГОСТ 5781 или А500с по ГОСТ Р 52544.

Стальные ходовые скобы, изготовленные по чертежам 3.900.1-14.1-45, применяются для спуска внутрь круглых бетонных смотровых колодцев водопроводных и канализационных сетей внутренним диаметром от 1000 до 2000 мм с диаметром горловины 700 мм. Скобы заделываются в бетонную стенку горловины и рабочей части колодца в шахматном порядке с шагом по вертикали 300 мм и смещением на 300 мм в соответствии с требованиями п. 15.16 СП 31.13330.2012 «Водоснабжение. Наружные сети и сооружения.» (актуализированная редакция СНиП 2.04.02-84), образуя ступень шириной 186 мм.

При изготовлении гнутых ходовых скоб используется горячекатаный металлопрокат из сталей марок 35ГС или 25Г2С по ГОСТ 5781 или ГОСТ Р 52544.

В качестве антикоррозионной защиты наносится один, два или три слоя масляной краски по ГОСТ 8292 (железный сурик МА-15 по ГОСТ 10503).
